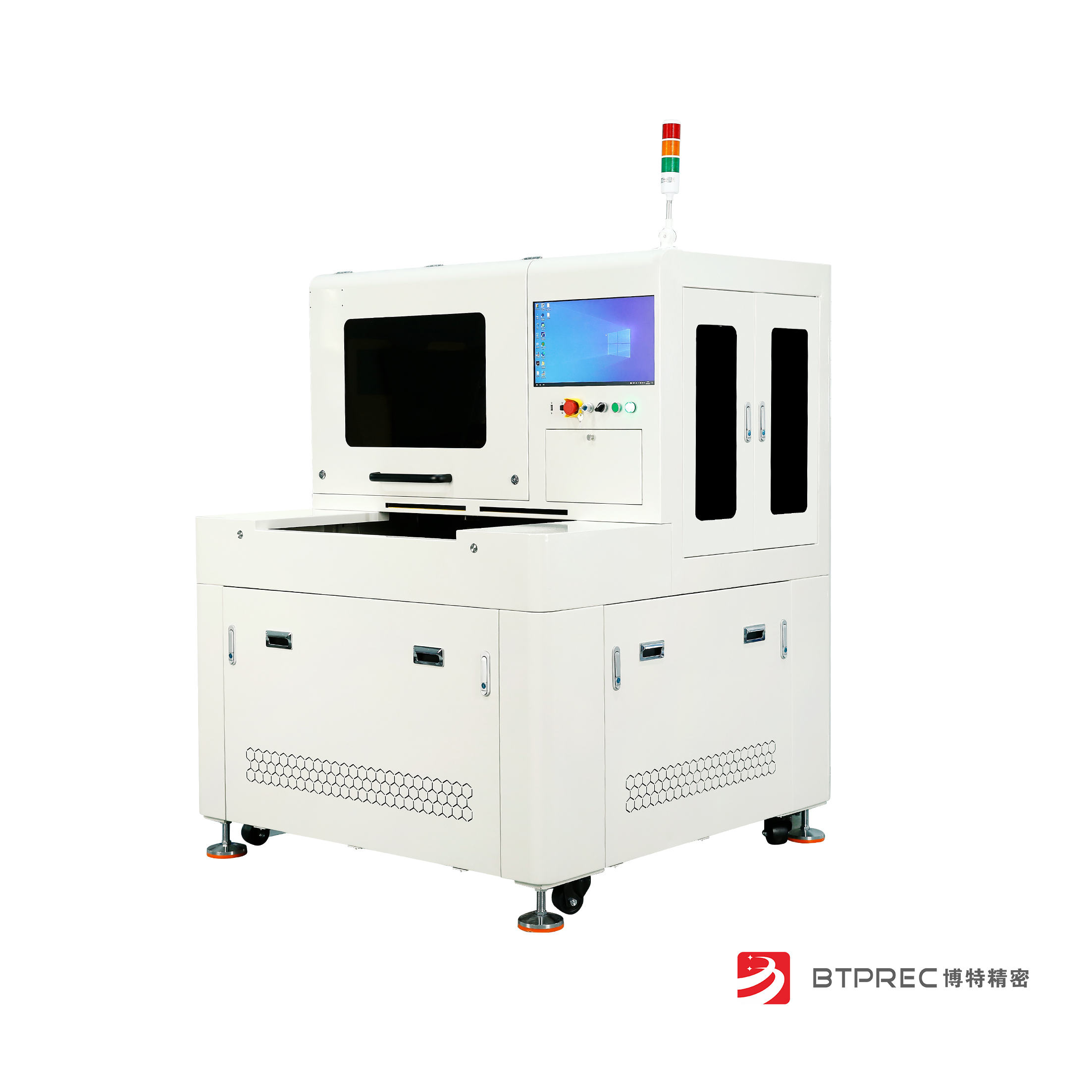

博特精密FPC皮秒激光切割機——3C電子手機板無碳化冷加工專用設備

在3C電子行業向輕薄化、高密度、高可靠性迭代的浪潮中，柔性電路板（FPC）作為手機板、攝像頭模組、折疊屏排線等核心組件的關鍵載體，其加工精度、邊緣質量與熱損傷控制直接決定終端產品性能。博特精密深耕激光精密加工領域多年，針對性研發FPC皮秒激光切割機，以無碳化冷加工技術為核心，專為手機板等精密FPC加工場景打造，徹底解決傳統加工方式帶來的毛刺、碳化、熱變形等行業痛點，成為3C電子高端制造的核心裝備。

核心技術：皮秒級冷加工，重塑FPC切割標準

1. 皮秒超短脈沖激光，實現真正無碳化加工

博特精密此款設備搭載自主研發的皮秒激光源，脈沖寬度壓縮至皮秒級（10?12秒），憑借極短的能量釋放時間，使激光能量在瞬間作用于FPC材料（聚酰亞胺、銅箔等）并完成氣化剝離，幾乎不產生熱擴散效應，熱影響區（HAZ）可控制在50μm以內，遠優于行業常規標準。相較于傳統納秒激光或機械加工，設備能完美避免FPC邊緣碳化、黃變及基材脆化問題，切口光滑平整無毛刺，粗糙度低至Ra1.6μm，無需后續打磨、清洗工序，既保障FPC電氣性能穩定性，又大幅提升生產效率。

2. 定制化光路設計，適配手機板復雜加工需求

針對手機板FPC線路密集、異形結構多、厚度超薄（0.05-0.3mm）的特性，博特精密采用355nm紫外皮秒激光光路，聚焦光斑最小可達10μm，配合高精度振鏡掃描系統，切割速度最高可達300mm/s，實現線寬/線距≤50μm的高密度線路板精準切割。設備支持異形孔、盲槽、弧形邊緣等復雜圖形加工，可直接導入Gerber/ODB++格式文件生成加工路徑，無需定制模具，從圖紙導入到成品產出僅需2小時，大幅縮短手機板新品打樣周期與小批量生產準備時間。

3. 智能視覺定位系統，保障批量加工一致性

設備配備博特精密定制化高分辨率CCD視覺定位系統，定位精度達±0.01mm，可自動識別FPC基板Mark點、補償材料形變與擺放偏差，最大補償量±100μm，有效解決批量生產中手機板FPC因柔性特性導致的定位偏差問題。同時集成AI缺陷檢測功能，能實時識別材料氣泡、褶皺等瑕疵并自動調整切割路徑，不良品自動跳過，確保連續加工8小時以上的穩定性，將手機板FPC加工良率從傳統工藝的82%提升至96%以上。

手機板專用核心優勢，賦能3C電子高效生產

? 極致低損傷：無接觸加工模式避免機械應力導致的FPC分層、撕裂，無碳化、無毛刺的切口質量可直接滿足手機板回流焊、彎折裝配等后續工序要求，耐彎折測試可達10萬次以上，保障終端產品可靠性。

? 高效柔性量產：無需模具切換，支持多品種、小批量手機板FPC快速加工，換產時間縮短80%，單頭加工效率較機械沖切提升4倍，適配手機行業快速迭代的生產節奏。

? 全材料適配性：可精準加工手機板FPC常用的聚酰亞胺（PI）、PET、超薄銅箔/鋁箔等材料，無論是單層、多層復合基板，還是覆蓋膜開窗、焊盤切割，均能實現穩定加工，兼容性覆蓋主流手機板FPC規格。

? 智能集成便捷：搭載博特精密自主研發的EtherCAT總線系統，支持1000+IO點控制，可與MES系統、自動化上下料機械臂無縫對接，融入3C電子智能生產線，實現從進料、定位、切割到檢測的全流程自動化作業，減少人工干預。

典型應用場景與行業價值

作為手機板切割專用設備，博特精密FPC皮秒激光切割機廣泛應用于智能手機主板、折疊屏排線、攝像頭模組FPC、指紋識別模塊線路板等核心部件的加工，已服務于多家3C電子頭部企業，成為蘋果、華為供應鏈配套的優選裝備。設備憑借同等配置價格僅為進口設備60%的高性價比，以及華東地區35%以上的市占率優勢，幫助企業降低70%新品打樣成本、25%綜合加工成本，同時通過高精度、低損傷加工能力，助力手機產品實現更輕薄、更可靠的設計升級。

核心技術參數（博特精密明星機型）

博特精密FPC皮秒激光切割機以無碳化冷加工技術打破傳統加工局限，憑借手機板定制化設計、微米級精度與高效量產能力，成為3C電子行業FPC精密加工的革新性裝備，為高端手機制造提供穩定、可靠、高效的加工解決方案，彰顯國產激光設備在精密制造領域的核心競爭力。
