激光打標機ezd格式轉換教程（2025版）

在激光打標領域，EZD格式是金橙子EzCAD激光打標軟件的專有文件格式，廣泛應用于光纖激光、CO?激光和UV激光打標機的控制系統中。本文將詳細介紹EZD格式的特點、轉換方法以及在實際應用中的注意事項，幫助您高效完成激光打標文件的格式轉換工作。

一、EZD格式概述

EZD是EzCAD激光打標軟件的專有文件格式，包含了激光打標所需的全部參數信息，如圖形數據、加工參數、激光功率設置等。與其他通用圖形格式相比，EZD格式能夠完整保存激光打標項目的所有配置，確保打標過程的一致性和可重復性。

EzCAD軟件除了支持專有的EZD格式外，還能夠?qū)攵喾N通用圖形格式，包括：
- 位圖格式：BMP、JPEG、JPG、GIF、TGA、PNG等
- 矢量格式：PLT、DXF、AI、DST、JPC、SVG、NC等

二、常見轉換需求及解決方案

1. 將DWG格式轉換為EZD

DWG是AutoCAD的專有格式，無法直接被EzCAD識別。轉換步驟如下：

1. 使用AutoCAD打開DWG文件：首先在AutoCAD中打開需要轉換的設計文件
2. 導出為PLT格式：在AutoCAD中選擇"文件"→"另存為"，將文件保存為PLT格式
3. 導入EzCAD：打開EzCAD軟件，使用"導入矢量文件"功能加載轉換后的PLT文件

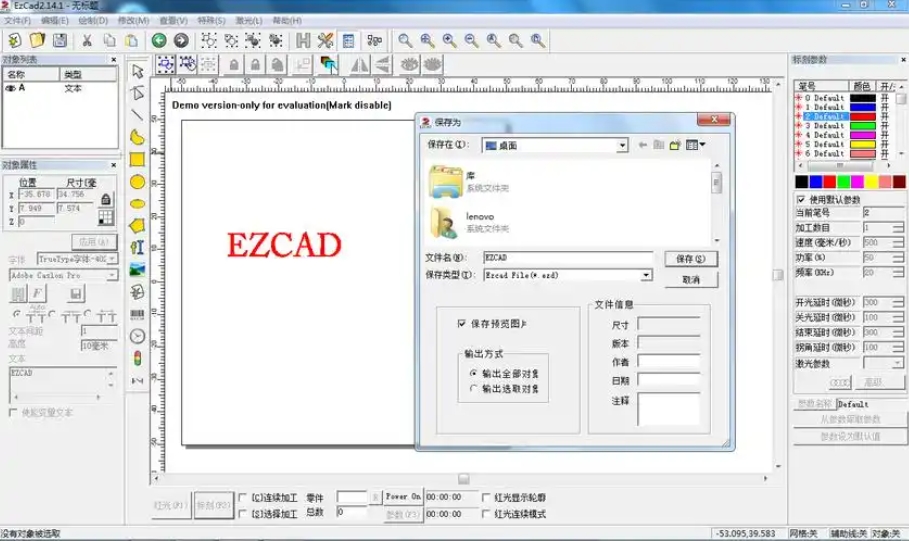

4. 保存為EZD：在EzCAD中對圖形進行必要的調整后，選擇"文件"→"保存"，將文件保存為EZD格式

2. 將圖片轉換為EZD

對于位圖圖片（如JPG、PNG等），EzCAD提供了直接導入和打印的功能，無需預先轉換為EZD格式：

1. 打開EzCAD軟件主界面
2. 在工具欄選擇"文件"按鈕
3. 找到并打開目標圖片文件
4. 點擊"文件"→"打印"菜單
5. 設置合適的打印參數
6. 確認后開始打印

如果需要將圖片內容保存為EZD格式以便重復使用，可以在導入圖片后，通過EzCAD的"文件"→"另存為"功能保存為EZD文件。

3. 將AI/CDR格式轉換為EZD

對于Adobe Illustrator或CorelDRAW創建的矢量圖形：

1. 導出為兼容格式：在AI或CDR中將文件導出為EzCAD支持的格式，如AI、PLT或DXF
2. 導入EzCAD：在EzCAD中使用"導入矢量文件"功能加載轉換后的文件
3. 保存為EZD：調整參數后保存為EZD格式

三、高級轉換方法與二次開發

對于需要批量處理或自動化轉換的場景，可以考慮使用EzCAD的二次開發功能：

1. 使用MarkEzd.dll：金橙子提供了MarkEzd.dll開發庫，允許通過編程方式控制EzCAD軟件
2. 創建模板文件：先在EzCAD中創建基礎模板（EZD格式），然后通過程序動態修改內容
3. 自動化流程：結合C#等編程語言，實現從設計文件到EZD格式的自動轉換流程

需要注意的是，二次開發需要特定的硬件支持（如支持二次開發的板卡），并且程序可能需要與EzCAD安裝在同一目錄下才能正常運行。

四、轉換注意事項

1. 格式兼容性：并非所有圖形元素都能完美轉換，復雜效果可能在轉換過程中丟失
2. 參數設置：轉換后需檢查并調整激光功率、速度等加工參數
3. 版本匹配：確保使用的EzCAD版本與創建EZD文件的版本兼容
4. 加密狗問題：某些高級功能可能需要加密狗支持才能正常使用
5. 測試打標：正式生產前務必進行小樣測試，驗證轉換效果

五、常見問題解答

Q：能否直接將EZD轉換為其他格式？
A：EZD是EzCAD的專有格式，通常需要通過EzCAD軟件導出為其他格式。可以嘗試在EzCAD中使用"導出"功能將EZD文件轉換為通用圖形格式。

Q：轉換后圖形失真怎么辦？
A：檢查原始文件的分辨率和復雜度，簡化過于復雜的圖形元素；嘗試使用不同的中間格式（如PLT比DXF在某些情況下轉換效果更好）。

Q：沒有EzCAD軟件能否打開EZD文件？
A：EZD是專有格式，一般需要EzCAD軟件才能打開和編輯。部分第三方轉換工具可能支持有限度的轉換，但無法保證所有信息都能完整保留。

通過以上方法和注意事項，您應該能夠順利完成激光打標機EZD格式的各種轉換需求。對于特殊需求或復雜場景，建議咨詢設備廠商或?qū)I(yè)技術人員獲取更精準的解決方案。
